瓷質(zhì)磚是指吸水率≤0.5%甚至≤0.1%的陶瓷磚，即《陶瓷磚》國家標(biāo)準(zhǔn)中的附錄G類產(chǎn)品，如市場(chǎng)上常見的拋光磚、微晶石、釉拋磚及瓷質(zhì)釉面磚等。隨著人民生活水平的提高，對(duì)裝飾要求也越來越高，這些原先只用于鋪地的瓷質(zhì)磚產(chǎn)品，現(xiàn)在也廣泛應(yīng)用于住宅公共部位用于代替天然石材。

在瓷質(zhì)磚的應(yīng)用場(chǎng)所由鋪地變成上墻后，相對(duì)應(yīng)的施工工藝也應(yīng)做調(diào)整，如仍采用傳統(tǒng)的水泥砂漿濕貼瓷質(zhì)磚上墻，是一種不成熟的施工工藝，極易造成空鼓脫落等質(zhì)量問題，尤其是公共部位人流量比較大，容易墜落傷人，嚴(yán)重危害了人們生命財(cái)產(chǎn)安全。

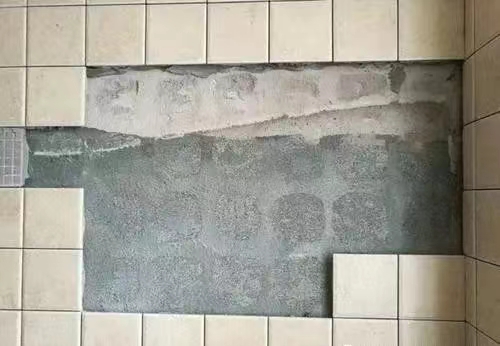

瓷質(zhì)磚上墻使用水泥砂漿濕貼易空鼓脫落的原因

1、瓷質(zhì)磚吸水率低

瓷質(zhì)磚是完全瓷化的陶瓷磚，其吸水率極低，不利于與水泥砂漿粘合，主要原因有：

A.瓷質(zhì)磚吸水率E≤0.5%，基本沒有孔隙，無法與水泥砂漿形成機(jī)械嵌固效果。

B.一般墻體比瓷磚要干燥，吸水速度比瓷磚快，水泥砂漿里的水分絕大部分被墻吸收。吸水率高的瓷磚上墻，在泡水充分后，瓷磚里面含有大量的水分，就算水泥砂漿的水分大部分被墻吸收，瓷磚自身含的水分足夠補(bǔ)充水泥砂漿，以達(dá)到水泥的穩(wěn)定強(qiáng)度(水泥達(dá)到穩(wěn)定強(qiáng)度需要28天)；但是瓷質(zhì)磚自身吸水率小，幾乎不含任何水分，在水泥砂漿的水分被墻吸收后，沒有水分來被補(bǔ)充水泥砂漿達(dá)到穩(wěn)定強(qiáng)度，所以出現(xiàn)空鼓的概率就比較高。

2、收縮率不一致

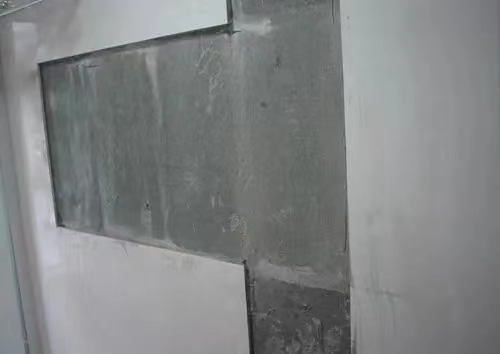

混凝土的收縮率比瓷質(zhì)磚要大一倍以上，當(dāng)水泥砂漿出現(xiàn)收縮時(shí)，瓷質(zhì)磚與墻身的收縮率不一致，兩個(gè)不同物體必然出現(xiàn)分離，此時(shí)，瓷質(zhì)磚底部呈干凈狀態(tài)。

3、瓷質(zhì)磚重量重

瓷質(zhì)磚致密度高，自身重量相對(duì)陶質(zhì)磚重，如果在水泥砂漿沒有充分凝結(jié)的時(shí)候鋪貼的層數(shù)過高，瓷質(zhì)磚自身的重量會(huì)導(dǎo)致往下移位，造成后期空鼓脫落。

4、其它原因

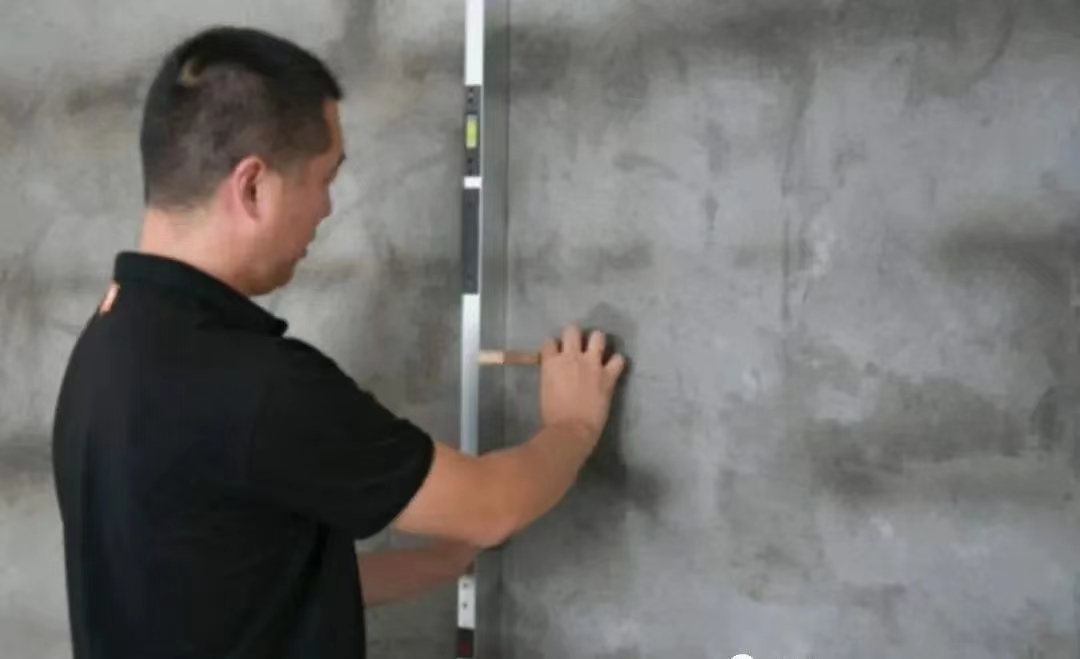

施工時(shí)未預(yù)留足夠的膨脹縫、水泥砂漿質(zhì)量不好、施工人員未按規(guī)范操作、墻體的基層處理不當(dāng)?shù)鹊?，都可能造成后期出現(xiàn)空鼓脫落的現(xiàn)象。

瓷質(zhì)磚上墻使用瓷磚膠產(chǎn)生空鼓脫落的原因

1、使用的瓷磚膠粘結(jié)強(qiáng)度達(dá)不到瓷質(zhì)磚上墻的要求

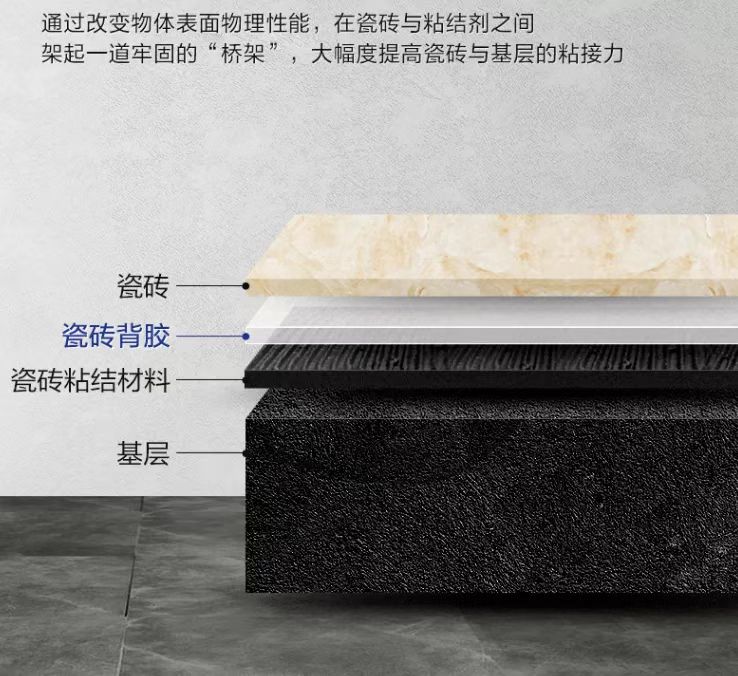

瓷磚膠品牌眾多，型號(hào)也較多，有?；ù少|(zhì)磚）、重磚專用瓷磚膠，也有只適合內(nèi)墻磚用的瓷磚膠，在選擇使用瓷磚膠時(shí)，必須咨詢瓷磚膠廠家，選擇適合瓷質(zhì)磚（玻化石）上墻專用的瓷磚膠型號(hào)，不可只考慮成本，一味選擇低價(jià)位的品牌或型號(hào)。

2、使用的瓷磚膠品質(zhì)無保障

瓷磚膠必須選擇正規(guī)廠家生產(chǎn)，有生產(chǎn)廠家名稱、地址、電話、售后服務(wù)及生產(chǎn)日期和保質(zhì)期；應(yīng)選擇市場(chǎng)上知名度較高的品牌瓷磚膠，并注意包裝箱上的生產(chǎn)日期及保質(zhì)期。瓷磚膠不同于水泥，保質(zhì)期通常只有12個(gè)月，無生產(chǎn)日期或是超過保質(zhì)期的產(chǎn)品，無法保證鋪貼質(zhì)量，嚴(yán)禁使用。

3、施工不規(guī)范造成

未嚴(yán)格按瓷磚膠使用說明書施工（如攪拌時(shí)間、靜置時(shí)間）、采用了與水泥砂漿一樣的方法使用瓷磚膠、墻體的基層處理不當(dāng)、施工時(shí)未預(yù)留足夠的膨脹縫等等，都可能造成雖然使用了瓷磚膠，但后期也出現(xiàn)了空鼓脫落的現(xiàn)象。
